自编国产版DIFFSYS,可以用于平面、球面、非球面铣磨!

发布时间: 2011年11月08日

联系EMAIL:yxfoptics@yahoo.com.cn

SPDTTool软件说明

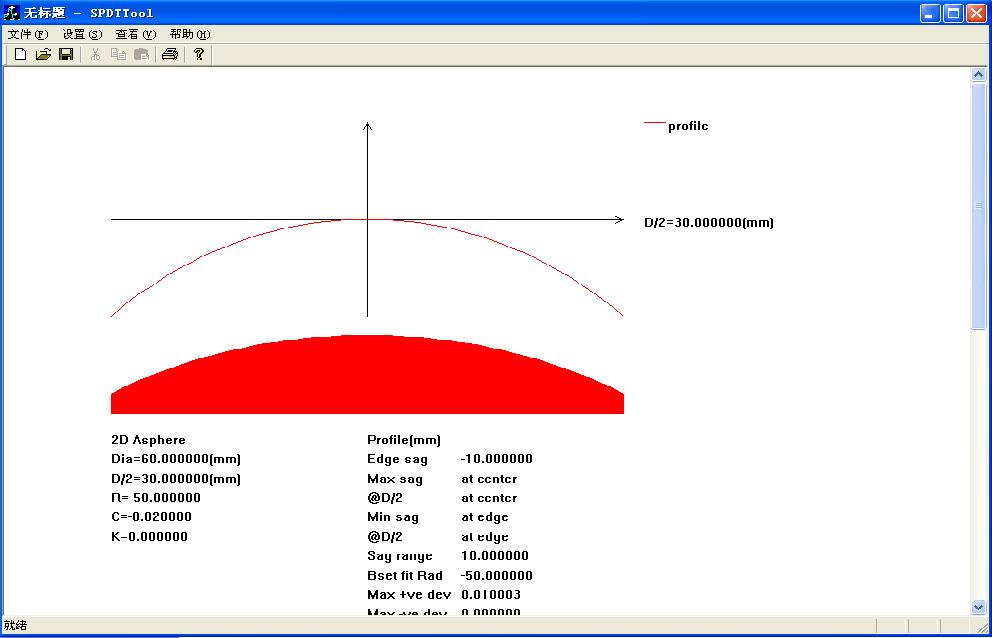

    SPDTTool是为单点金钢石车床开发的加工数据文件生成工具。目前软件实现了DIFFSYS软件中除菲涅尔镜之外的全部功能。其主界面如下所示:


    除DIFFSYS提供的曲面外,本软件还提供了以矢高数据的自由曲面加工模块,及以方程:


    更为一般的任意二次曲面的加工模块。

    软件的操作基本与DIFFSYS相似。

 下面以加工离轴非球面为例,简单说明软件功能:

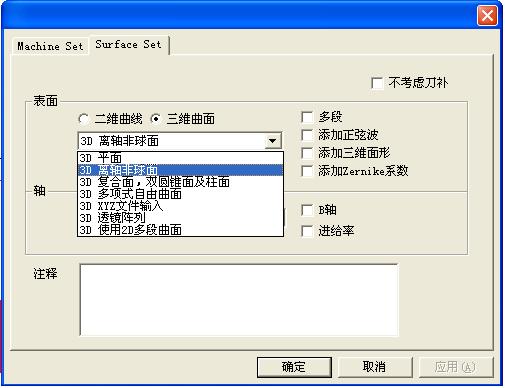

1.打开SPTDTool软件,打开菜单:设置->仪器设置



 在上述界面中,选择3D离轴非球面

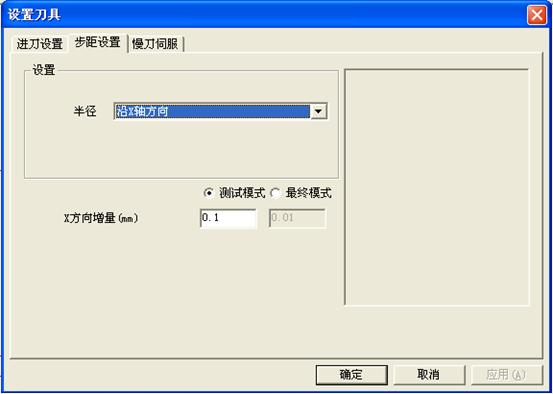

2. 打开SPTDTool软件,打开菜单:设置->加工设置





在这界面中设置进刀步距,旋转方向等参数。

3. 打开SPTDTool软件,打开菜单:设置->工件设置

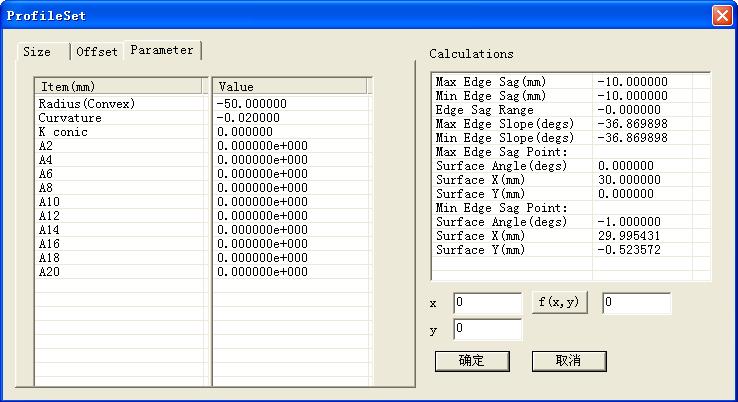

在Parameter页面中设置非球面参数

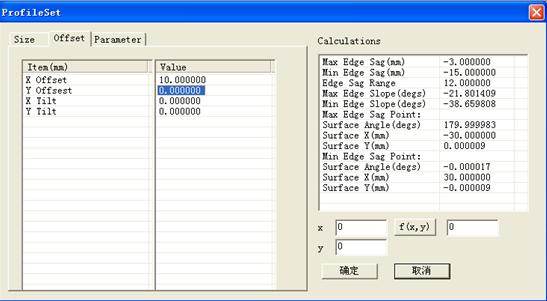

在Offset页面中设置偏离量

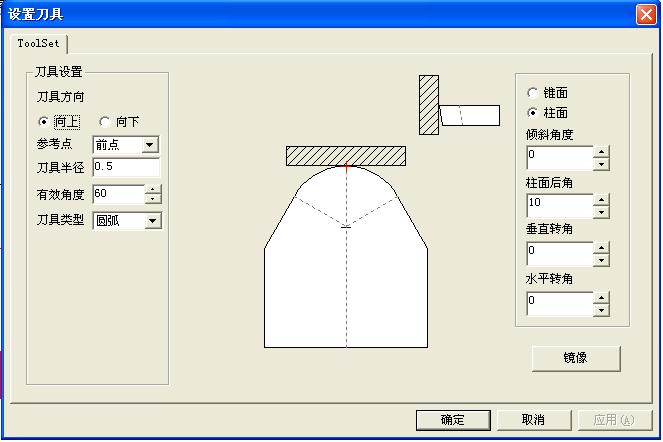

4. 打开SPTDTool软件,打开菜单:设置->刀具设置





按机床实际情况设置刀具参数。



5. 打开SPTDTool软件,打开菜单:设置->刀具设置

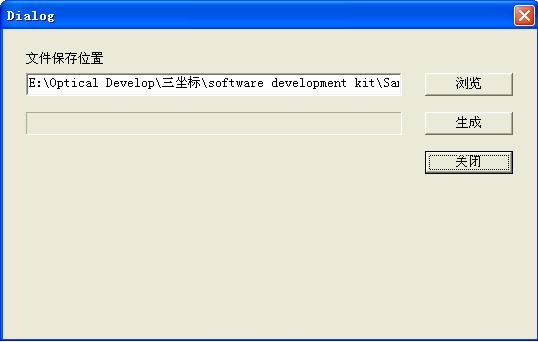

在界面上按生成即可生成加工数据文件。
